RepRap Bowden for 3mm : Calibration

Rodin's The Thinker - Akhirnya berjaya di print selepas selesai proses tuning
Post kali ini lebih baik di log ketika masih segar di fikiran. Ia mengenai perjalanan saya menyempurnakan pemasangan sistem bowden untuk Zam Kossel Alt dan proses untuk tuning extruder untuk filamen 3mm agar cetakan yang kemas dan tepat. Saya dapati sangat kurang panduan untuk proses tuning extruder (bowden style) oleh itu harap post ini dapat membantu sesiapa sahaja yang ingin menggunakan sistem bowden ini.

Sebelum saya mulakan. Komponen bowden yang saya gunakan untuk Zam Kossel Alt adalah :

Bowden setup

  • Rich's Bowden Geared Extruder for 3mm filament oleh Woodsmoke
  • NEMA 17
  • Nylon Tube 6mm OD 4mm ID
  • Filamen 3mm
  • Pneumatic fittings 6mm dengan thread 13mm
  • Stainless steel hotend (Jhead compatible)
  • Zam Bowden Hotend Mount
  • Slic3r
Kepada yang sudah berpengalaman, setup ini bukanlah setup yang terbaik bagi bowden sistem. Kebanyakan bowden sistem menggunakan filamen 1.75mm kerana ianya lebih nipis dan tidak memerlukan kekuatan yang tinggi pada stepper motor. Memandangkan kekangan filamen yang saya ada adalah 3mm dan semua printer saya menggunakan filamen 3mm, saya rasa untuk berubah kepada 1.75mm akan meningkatkan kos. Lagipun kos filamen 1.75mm adalah lebih mahal daripada 3mm, oleh itu saya mencari jalan menggunakan kaedah bowden ini dengan filamen 3mm. Nylon tube bukanlah tiub yang sesuai untuk bowden sistem, tetapi harganya yang jauh lebih murah menyebabkan saya menggunakannya. Sekiranya ada bajet lebih baik guna PTFE, tetapi setelah memerhatikan untuk beberapa print, nylon tiub juga tidaklah begitu bermasalah.

Ok berbalik kepada proses tuning.

Saya rasa untuk tuning extruder, syarat pertama adalah keadaan bed yang rata. Sekiranya bed level tidak selari dengan pergerakan extruder, hasil cetakan sukar untuk dinilai, dan mengenalpasti punca kualiti yang tidak kemas sukar ditentukan. Pastikan bed telah level dan print pertama dengan setting standard pada slic3r.

Untuk test extruder, saya menggunakan model Ultimate Calibration Test dari Starno.
http://www.thingiverse.com/thing:9804

Ultimate Calibration Test
Model ini saya gunakan untuk memeriksa dua perkara penting :

Extruding Temperature

Retraction

1) Periksa suhu untuk hotend

Suhu hotend yang betul akan membantu dalam membentuk titian (bridge) yang betul ketika print. Sekiranya terlalu panas, ia akan melendut kebawah. Suhu yang tepat akan membantu bridging yang lebih kemas. Saya terpaksa menurunkan suhu hotend daripada 230c kepada 220c untuk suhu yang lebih sesuai. Cubaan suhu yang lebih rendah 215c menyebabkan extruder sangkut. Keputusan awal.

2) Retraction

Pemeriksaan proses extrude filamen. Filamen yang keluar hendaklah tepat mula dan akhirnya. Kurang filamen yang diextrude pada awal print akan menyebabkan bridge gagal. Terlebih filamen pada akhir print akan menyebabkan lelehan atau ooz.

Ujian 1. Keputusan

Jelas bridge yang gagal. Permulaan yang tidak cukup.
Sakitnya mata memandang.



Pemerhatian :

  • Tititan yang dicetak pada peringkat awal tidak sempurna. Ianya kelihatan seperti separuh sahaja titian pada awal dan kemudiannya menebal. (Set extra length on restart)
  • Pada bucu objek terdapat lelehan disebabkan oleh filamen tidak keluar dengan cukup pada permulaan proses bridging. (Set length dan retraction)
  • Ooz atau lelehan filamen merata-rata. Punca oozing ini adalah disebabkan retraction yang tidak mencukupi. Sama ada tidak cukup laju atau jarak filamen yang ditarik terlalu kecil untuk memberhentikan lelehan. Memandangkan filamen bergerak didalam tiub nylon, dan diameter tiub yang tidak sama dengan filamen, maka akan berlaku compression dalam tiub, dan ini hendaklah disesuaikan kepada jarak dan kelajuan retraction yang betul.


Setting awal Slic3r, Printer Setting, Extruder 1,

Retraction speed = 30mms (perlu dinaikkan)
Length = 1mm (perlu dinaikkan)
Extra length on restart = 0mm (perlu dinaikkan)
Nozzle Temp = 220c (kekal pada 220c)

Setelah melihat keadaan, buat perubahan dengan sedikit untuk melihat kesan.

Setting semula Slic3r

Retraction speed = 40mms (untuk mengelakkan oozing)
Length = 3mm (untuk mengelakkan oozing)
Extra length on restart = 0.35mm (untuk pastikan bridging pada awal berjaya)
Nozzle Temp = 220c (kekal pada 220c)

Print semula

 Ujian 2. Keputusannya.

Ada lagi ooz.
Bridge nampak lebih baik kali ini.
Perbezaan bridge hasil extra length on restart.

Pemerhatian :


  • Bridge yang lebih kemas dan semuanya bersambung. Ini menunjukkan bahawa extra length on restart pada 0.35mm sudah memadai.
  • Oozing semakin berkurang, retraction yang lebih pantas ada kesannya. Tetapi tidak mencukupi. Kali ini saya akan gandakan lagi.

Setting semula Slic3r

Retraction speed = 65mms (untuk mengelakkan oozing)
Length = 6mm (untuk mengelakkan oozing)
Extra length on restart = 0.35mm (dikekalkan)
Nozzle Temp = 220c (kekal pada 220c)

Keputusan Ujian 3








Pemerhatian :
  • Secara keseluruhan titian telah berjaya, tetapi masih ada sedikit lendut. Boleh diatasi dengan menggunakan fan. Saya tidak boleh turunkan lagi suhu. Jika diturunkan extruder akan jam. Masalah utama menggunakan hotend stainless steel.
  • Oozing hampir hilang secara keseluruhan. Boleh diatasi dengan meningkatkan jarak lagi. Selepas ini saya hanya tingkatkan lagi 1mm dan ooz hilang.
  • Secara keseluruhan berjaya.

Perbandingan ketiga-tiga ujian.
Ujian 1 (kiri), Ujian 2 (tengah), Ujian 3 (kanan)
Objek paling kanan honeycomb infill pada 0.1 berjaya tanpa sebarang masalah.
Objek paling kiri dihentikan print, kerana lupa untuk slice semula objek
selepas perubahan pada setting.

Kesimpulan, mengapa perlu calibrate extruder?


Masalah lelehan
  • Oozing boleh menyebabkan ganguan kepada cetakan. Apabila filamen meleleh pada objek, ia akan mengganggu laluan hotend dan boleh menyebabkan stepper motor skip. Objek juga lebih terdedah kepada warping.
  • Infill jenis honeycomb pada 10% atau 0.1 memerlukan penyambungan yang kemas. Sekiranya tidak kemas ia akan menjadi sampah. Dengan infil 0.1 jenis honeycomb, objek yang di print akan kurang menggunakan plastik dan ketahanan agak tinggi. Untuk penyambungan yang kemas, perlukan setting yang tepat pada extra length on restart . Jika terlebih, maka akan berlaku blobing pada awal print, dan kualiti print akan hancur.

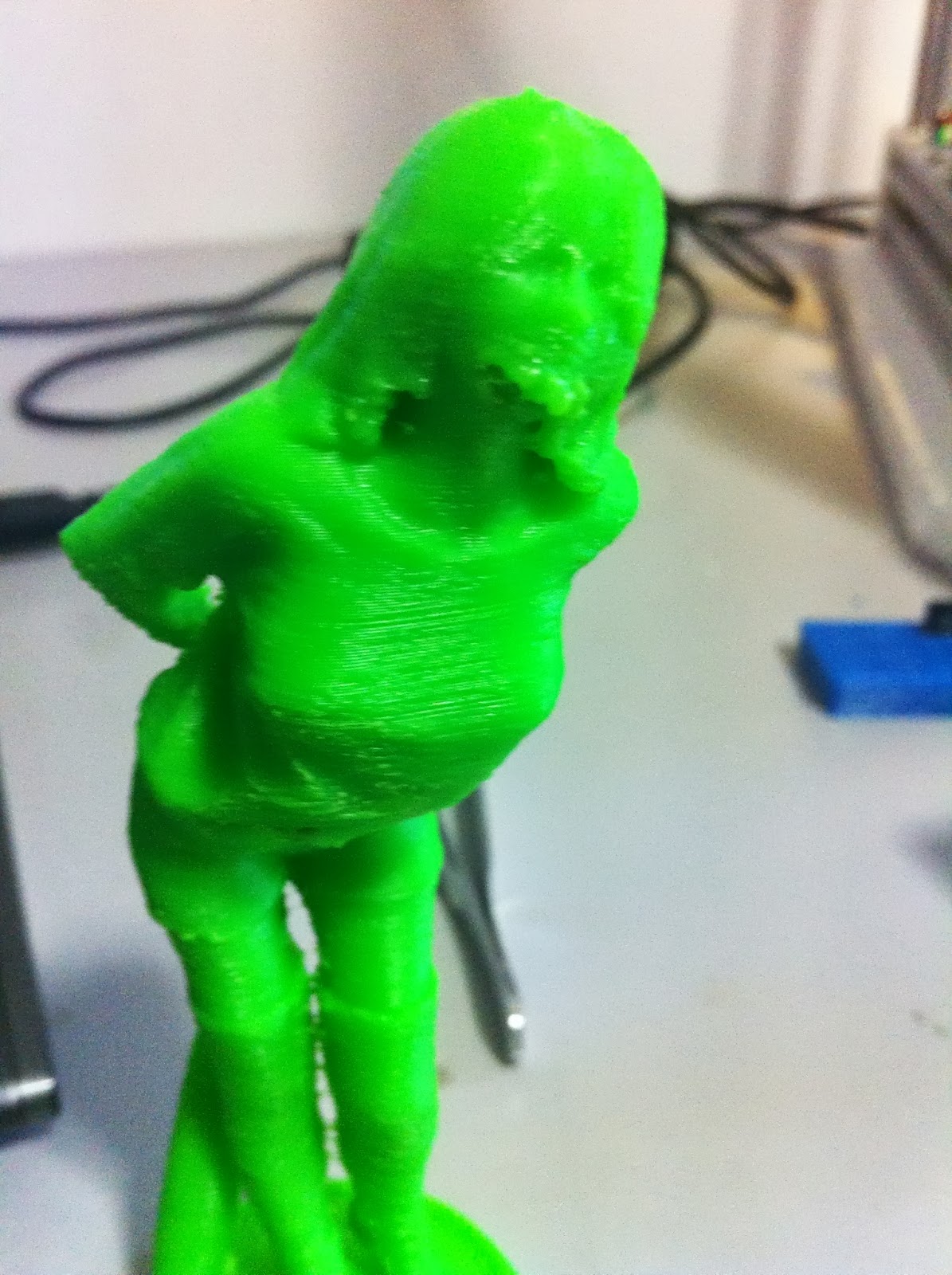

Masalah janggut pada model ini akan dapat di atas kalau extruder di set dengan
betul dari awal lagi.
Lebih kemas selepas tuning

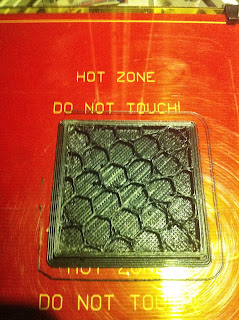

infill 0.1
Video menunjukkan infill 0.1 boleh dilaksanakan pada kelajuan tinggi selepas tuning
Debaran menantikan cetakan selepas tuning. Masa diambil untuk mencetak 6 jam 10 minit.

Sekiranya bridge gagal, habis la filamen.
Syukur selamat semuanya
Kemas

Sekian dahulu.

Selamat membina.

p.s : sekiranya ada setting terdapat kekurangan pada post ini harap dapat betulkan saya.

Isnin, 8 Julai 2013

Zam Kossel Alt



Log kali ini adalah mengenai Rostock 3d Printer dan Zam Kossel Alt. Log yang agak panjang.

Sebenarnya saya telahpun mencetak parts Rostock 3d printer dan memasangnya. Tetapi ada beberapa masalah yang menghantui build Rostock ini. Masalah utama saya apabila membina Rostock termasuklah :


  • Tiada support bagi 8mm rod untuk struktur printer yang lebih rigid. Hanya menggunakan 6 batang 8mm stainless steel rod. Pada pandangan saya, 6 x 8mm stainless steel rod ini tidak cukup untuk mengekalkan bentuk printer. Apabila siap dipasang, dan mula mencetak, didapati rod akan melengkung dan mengubah bentuk menyebabkan calibration semula lari. Akhirnya print kualiti yang tidak menentu.
  • Tapak rostock sangat penting. Bentuk dan posisi lubang skru bagi tapak rostock ini amatlah sukar untuk di drill dengan tepat menggunakan mesin tangan. Jika tersalah drill, menjejaskan keseluruhan build. Pada pandangan saya, tapak rostock ini lebih sesuai dimesin daripada dipotong sendiri. Mungkin hantar design tapak untuk laser cut jalan terakhir.
  • Saya dapati untuk calibrate mesin Rostock yang telah dibina seperti post yang terdahulu hampir mustahil. Punca utama kedudukan rod yang tidak tepat pada sudut 60 darjah dari kesalahan drill menggunakan tangan.
Belajar daripada kesilapan ini, aku design semula frame bagi rostock berdasarkan printer jenis baru kossel. Antara matlamat :

  • Sudut yang tepat, self align menggunakan bracket yang diprint sahaja.
  • Menggunakan aluminium extrusion untuk menambah kekuatan struktur.
  • Mengekalkan penggunaan 8mm stainless steel rod, memandangkan aku dah ada daripada build rostok.
  • Kekalkan part Rostock, recycle semuanya ke printer yang baru.

Hasilnya : Zam Kossel Alt. Ok sekarang gambar.


Zam Kossel Alt : http://www.thingiverse.com/thing:108724


Lower Frame, perlukan 3 sahaja. Agak lama untuk di print.

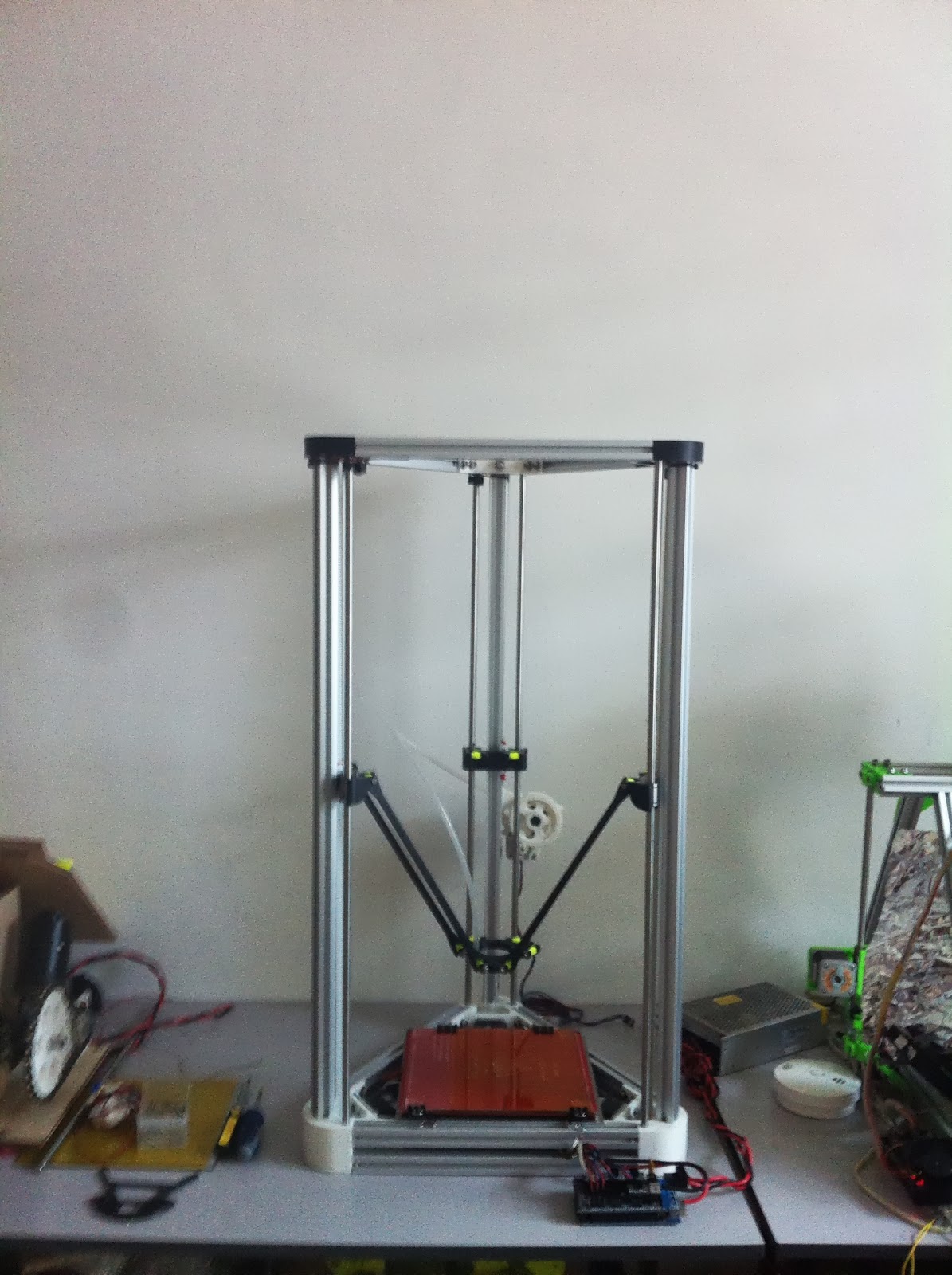

Struktur siap dipasang

Perbandingan dengan MendelMax

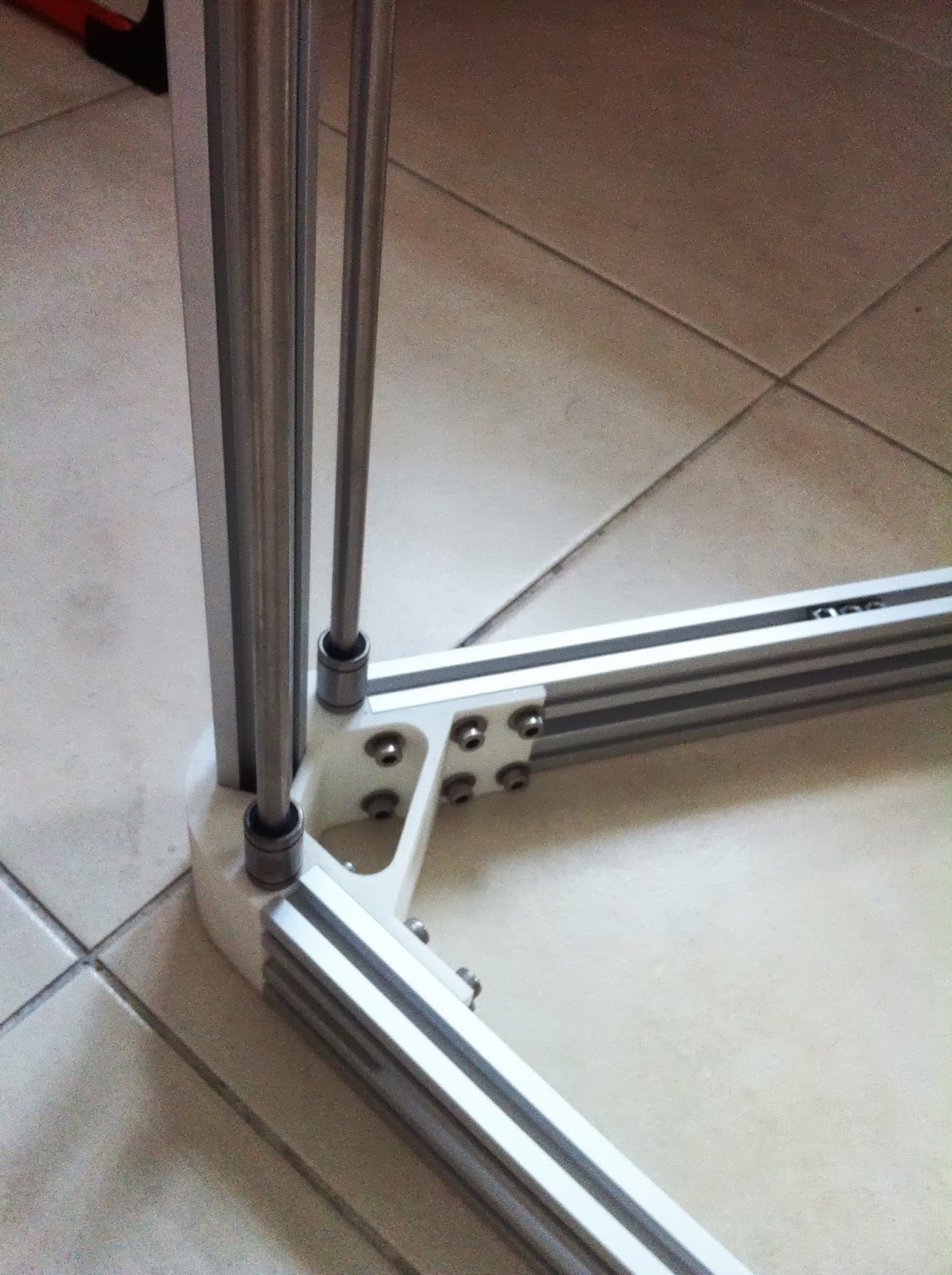

Pemasangan awal

Semuanya snap fit. Rod dan Aluminium extrusion tidak diskrukan.
Ketuk masuk pakai hammer je. Ketat.
Top Bracket

Sudut lain

Siap pasang semua 3 aluminium extrusion.

Cubaan awal pada carriage design yang baru untuk sesuaikan dengan printer. Didapati boleh digunakan.
Snap in LM8U. Didapati kalau design ketebalan  pemegang bearing >  5mm. Dia jadi sangat rigid. Bearing ini dimasukkan menggunakan apit G.

Pada awalnya elektronik boleh simpan di dalam segi tiga. Tetapi dikeluarkan untuk testing dan calibration.

Jeng jeng jeng. Dah nak siap.

Mengukur position katil panas. Heated bed.

Rod asal Rostock boleh digunakan semula.

Cubaan awal didapati frame sangat rigid berbanding Rostock.

Endstop wiring. Wiring disembunyikan dalam aluminium extrusion.

Sedia untuk calibration awal.


Calibration menggunakan pen.

Masalah nozzle akan terbenam di atas katil.

Masalah nozzle tidak cecah katil.




Sedikit Video



Setelah beratus kali flash firmware. Akhirnya result yang diingini. Proses calibration makan sedikit masa. Jadi kena banyak bersabar.

Pen holder. Mudah dengan pen kilometriko.

Hotend holder. Design semula untuk hotend besi.







Print awal

Hotend sedang beraksi semasa proses calibration

Keputusan awal calibration




Akhirnya

Tersenyum :-)



Kepada sesiapa yang berminat untuk membina :

Frame : http://www.thingiverse.com/thing:108724
Hotend Mount : http://www.thingiverse.com/thing:111971

Sekiranya ada soalan atau cadangan penambahbaikan, tanya dan komen diruang komen di bawah. Jangan lupa untuk like dan share. :-)
