LYMAN FILAMENT EXTRUDER

Log ini adalah bertujuan untuk merakamkan pengalaman membina LYMAN FILAMENT EXTRUDER. LYMAN FILAMENT EXTRUDER ini adalah sejenis mesin ringkas khas untuk menghasilkan filamen plastik untuk kegunaan 3d printer. Ia dibina oleh halyman dan garis panduan lengkap untuk membina mesin ini adalah seperti di sini (http://www.thingiverse.com/thing:30642).

Saya belum ada masa untuk menulis dengan lebih terperinci pengalaman membina LYMAN FILAMENT EXTRUDER. Setakat ini gambar sahaja.

Saya menggunakan Plywood biasa kerana sukar untuk mendapatkan MDF

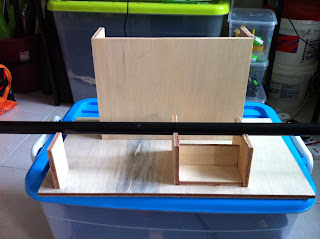

Gambaran awal pemasangan

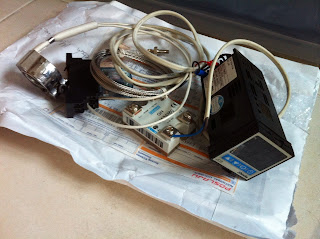

Komponen Elektronik

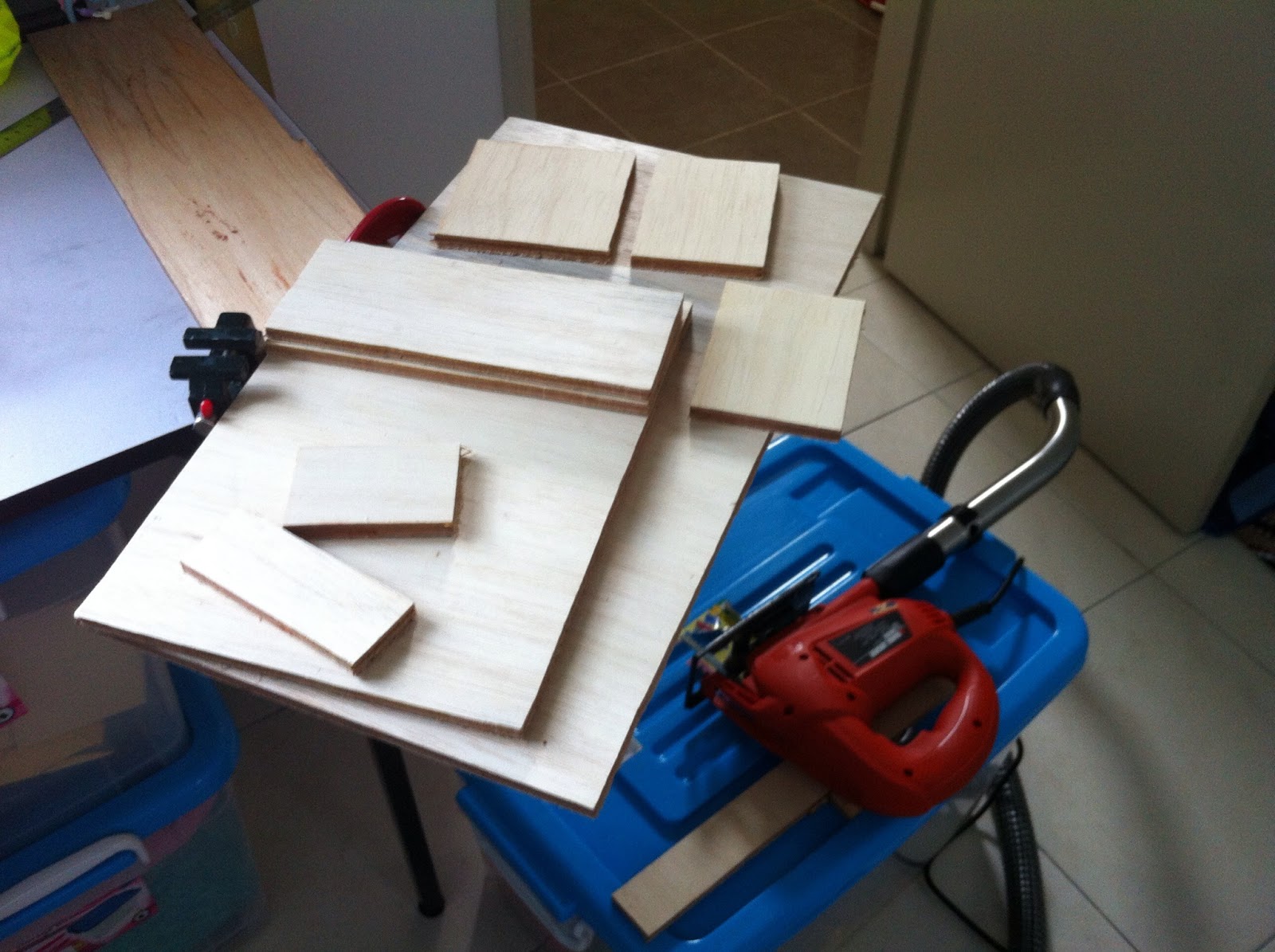

Memotong paip besi 1/2" dengan jigsaw

Perubahan pada dimensi - tapak kayu baru perlu dipotong semula

Pemasangan Elektronik


Cubaan awal dengan BB

Sudut berbeza

Jika ikut pelan, perlu menggunakan collar dan thrust bearing.  Ini collar DIY


Nozzle

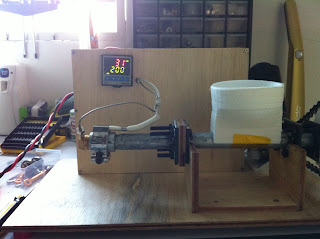

Cubaan elektronik

Berjaya mencecah 200c dan coil tidak terbakar

Extrude pertama

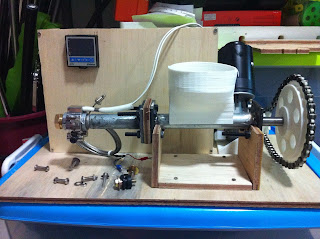

Kesudahan


6 ulasan:

  1. Balasan
    1. Ini first attempt ni. Dah tak pakai lagi dah.

      Padam
    2. Laa.... tak pakai dah ker? yang komponen elektronik tu beli kat mane?

      Padam
    3. Saya dah upgrade versi yang baru printable punya. Boleh lihat upgrade dalam post yang terkini. Komponen elektronik kebetulan ada sahabat yang sudi bantu sponsor. Maka tidak ada kos di situ kecuali elektronik motor beli kat kedai spare part kereta. Guna wiper motor Proton Wira.

      Padam
    4. Bro, mana beli screw tolak pellet dalam extruder ?

      Padam
    5. Nama screw tu Wood Auger Bit. Kalau nak cantik dengan paip 1/2inci ni pakai wood auger bit 5/8 inci atau 16mm. Panjang wood auger bit ni ikutlah pada ukuran paip yang digunakan. Kalau tidak silap dalam 250mm.

      Nak beli bleh kedai hardware ni. Nama kedai kurang pasti. Tapi kedainya ada di sini. Search guna maps.google.com cari koordinat gps di bawah

      3.012947, 101.613890
